CM310 MODEM
公司提供短信发送和接收程序，方便客户测试产品和发送接收短信；公司提供短信群发软件，方便客户给客户群发发生祝福短信或者公司新闻公告等；公司也提供短信发送和接收DLL动态连接库，方便客户调
Product Features
产品特性：
工业短信王，小体积，大功能。体积小，接口灵活，安装方便，应用广泛，工业设计，制作精良。支持CSD，短信和拨号上网功能，支持APN/VPDN，支持串口I/O硬件复位，支持宽温，宽电压。支持USB高速接口，应用快捷方便。支持短信群发软件。支持2G/3G/4G网络，支持中英文短信，数字短信，短信告警，提供短信群发软件，方便客户群发短信，极好的低温和高温工作性能。
技术参数：
| 接口类型 | |
| 项 目 | 内 容 |
| 串口 | 1个RS232串口 数据位：7、8位 停止位：1、2位 校验位：无校验、奇校验、偶校验、SPACE及MARK校验 串口速率：110bps ~ 230400bps 流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控 |
| 指示灯 | 具有电源POWER、通信ACT及在线指示灯Online |
| 天线接口 | 标准 SMA 阴头天线接口，特性阻抗 50 欧；公司可以选配 3M/5M/10M/15M 的天线延长线，满足客户的不同使用场合需要 |
| SIM/UIM卡接口 | 1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护 |
| 电源接口 | 标准的3芯火车头电源插座 |
| 供电 | |
| 项 目 | 内 容 |
| 推荐电源 | DC9V/500mA |
| 工作电压 | 宽电压设计，DC 5V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护 |
| 设备功耗 | |
| 项 目 | 内 容 |
| 通信状态 | 通信时平均电流：90mA@+9VDC; 登网瞬间峰值电流：1.0A@+9VDC |
| 待机状态 | 待机平均电流：<15mA@+9VDC |
| 休眠状态 | 待机平均电流：<15mA@+9VDC |
| 物理特性 | |
| 项 目 | 内 容 |
| 外壳 | 采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域 |
| 外形尺寸 | 81*55*20 mm（不包括天线及固定件） |
| 重量 | 0.41kg |
| 其它参数 | |
| 项 目 | 内 容 |
| 工作温度 | （-25 ºC ~+65ºC） |
| 储存温度 | （-40~+85ºC） |
| 相对湿度 | （95%(无凝结)） |
产品尺寸：
选型指南：
| 产品型号 | CM310 |
| 频段 | 支持EGSM900/GSM1800MHz双频，可选GSM800/900/1800/1900MHz四频 支持GSM phase 2/2+ 支持GPRS multi-slot class 10 可选class 12 |
| 理论带宽 | 理论带宽：171.2Kb/s；实际带宽：100Kbits>X>20Kbits/s |
| 发射功率 | <24dBm |
| 接收灵敏度 | <-109dBm |

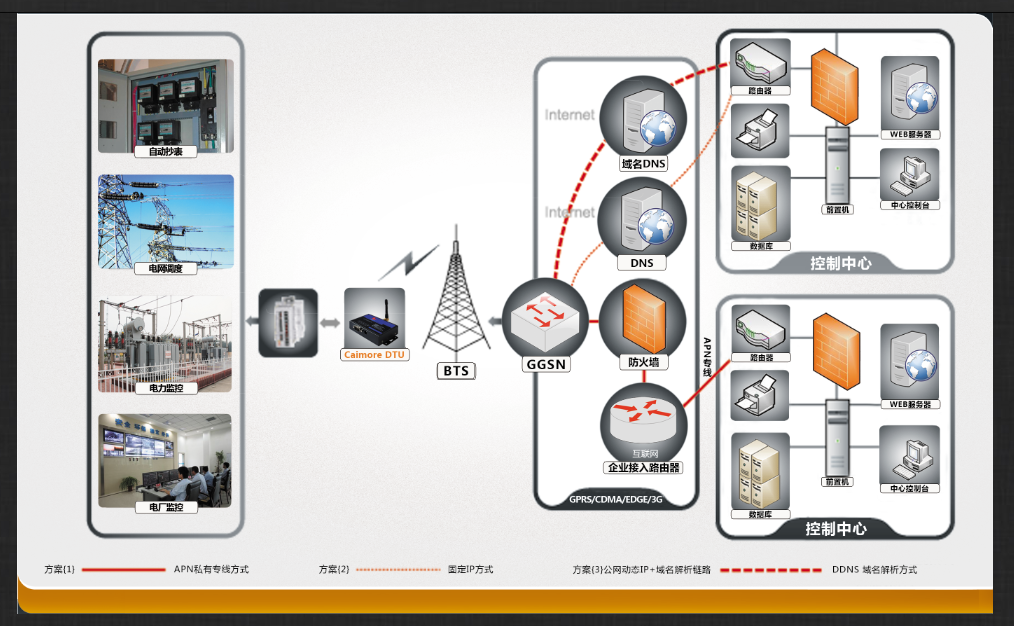

应用方案：
Technical Parameter
CM310 MODEM | |
Serial Port | 1 channel RS232 serial port Data bits: 7, 8 bits Stop bits: 1, 2 bits Parity: no parity, odd parity, even parity, SPACE and MARK parity Serial port rate: 110bps ~ 230400bps Flow control bit: no flow control, RTS/CTS hard flow control or XON/XOFF soft flow control |
Indicator Light | Online / ACT / Power |
Antenna Interface | Standard SMA female interface, 50 ohm; optional 3M/5M/10M/15M antenna extension cable, meet the different needs of customers |
SIM/UIM | 1 channel RS232 serial port Data bits: 7, 8 bits Stop bits: 1, 2 bits Parity: no parity, odd parity, even parity, SPACE and MARK parity Serial port rate: 110bps ~ 230400bps Flow control bit: no flow control, RTS/CTS hard flow control or XON/XOFF soft flow control |
Power Interface | Standard 3-pin locomotive power socket |
Powered By | |
Item | Description |
Recommended Power Supply | DC9V/500mA |
Operating Voltage | Wide voltage design, DC 5V to DC32V power supply can directly supply power to the device; and built-in power reverse protection and overvoltage and overcurrent protection |
Power Comsumption | |
Item | Description |
Communcaition Current | Average communication current : 90mA @ +9 VDC; instantaneous peak current: 1.0A @ +9 VDC |
Standby Current | Standby average current: <15mA@+9VDC |
Hibernation Current | Standby average current: <15mA@+9VDC |
Physical Characterisitics | |
Item | Description |
Shell | Metal shell: anti-radiation, anti-interference; shell and system security isolation, lightning protection design; meet the power requirements of safety regulations; protection rating IP41; particularly suitable for harsh industrial control environments. |
Current | 81*55*20 mm (not including the antenna and the fixed parts) |
Weight | 0.41kg |
Other Parameters | |
Item | Description |
Operating Temperature | （-25 ºC ~+65ºC） |
Storage Temperature | （-40~+85ºC） |
Relative Humidity | 95%(No condensation) |
Product Size
Selection Guide
CM310 | 2G | GPRS MODEM | RS232 | 81*55*20 mm |
Product Model | CM310 |
Spectrum | Support EGSM900/GSM1800MHz dual frequency, Optional GSM800/900/1800/1900MHz quad frequency; Support GSM phase 2/2+ Support GPRS multi-slot class 10, optional class 12 |
Theoretical bandwidth | Theoretical bandwidth: 171.2Kb/s; actual bandwidth: 100Kbits>X>20Kbits/s |
Transmission power | <24dBm |
Receiving sensitivity | <-109dBm |
Application Scheme
